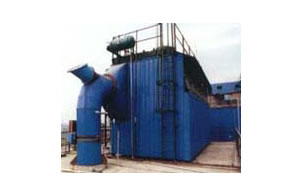

Рукавный Фильтр Импульсной Продувкой
Описание:
Этот пылесборник способен собирать пыль с различных резервуаров, таким образом избегая проблемы вторичного загрязнения пылью. Он может работать с газами со степенью концентрации в них пыли до 1000г/Нм3.
Характеристики Рукавного Фильтра Импульсной Продувкой Серии PPCS32-64
| Модель | PPCS32-3 | PPCS32-4 | PPCS32-5 | PPCS32-6 | PPCS64-4 | PPCS64-5 | PPCS64-6 | PPCS64-7 | PPCS64-8 |
| Объём обрабатываемого воздуха (м3 /ч ) | 6900 | 8930 | 11160 | 13390 | 17800 | 22300 | 26700 | 31200 | 35700 |
| Общая площадь фильтрации (м2) | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | 496 |
| Рабочая площадь фильтрации (м2) | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 272 | 434 |
| Число пылеосадочных камер | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
| Суммарная величина мешотчатых фильтров | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 512 |
| Сопротивление мешотчатых фильтров(Па) | 1470—1770 | ||||||||
| Концентрация пыли в собранном газе (г/м3 ) | <200 ＜1000 | ||||||||
| Концентрация пыли в разряженном воздухе (г/м3) | <0.1 | ||||||||
| Грузоподъёмность корпуса мешотчатого фильтра (Па) | 5000 | ||||||||
Характеристики Рукавного Фильтра Импульсной Продувкой Серии PPCS96
| Модель Тех. параметры | PPCS96-4 | PPCS96-5 | PPCS96-6 | PPCS96-7 | PPCS96-8 | PPCS96-9 | PPCS96-2×5 | PPCS96-2×6 | PPCS96-2×7 | PPCS96-2×8 | PPCS96-2×9 | PPCS96-2×10 | ||
| Объём обрабатываемого воздуха (м3 /ч) | 26800 | 33400 | 40100 | 46800 | 53510 | 60100 | 66900 | 80700 | 94100 | 107600 | 121000 | 134500 | ||
| Скорость фильтрации воздуха (м/мин) | 1.2-2.0 (Скорость фильтрования пыли варьируется в зависимости от различных факторов, и определение конкретных скоростей требует обращения к таблице 1. | |||||||||||||
| Общая площадь фильтрации (м2) | 372 | 465 | 557 | 650 | 744 | 836 | 929 | 1121 | 1308 | 1494 | 1681 | 1868 | ||
| Рабочая площадь фильтрации (м2) | 279 | 372 | 465 | 557 | 657 | 744 | 836 | 1028 | 1215 | 1401 | 1588 | 1775 | ||
| Ко-во пылеосадочных камер | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| Кол-во мешотчатых фильтров | 384 | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | ||
| Сопротивление мешотчатых фильтров(Па) | 1470-1770 | |||||||||||||
| Концентрация пыли в собранном газе (г/м3 ) | <1300 | |||||||||||||
| Концентрация пыли в разряженном воздухе (г/м3) | <0.1 | |||||||||||||
| Грузоподъёмность корпуса мешотчатого фильтра (Па) | 5000 | |||||||||||||
| Сжатый воздух для сбора пыли | Давление (Па) | (5-7)×105 | ||||||||||||
| Расход воздуха (м3/мин) | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | ||
| Управляющий (импульсный) клапан (с электромагнитным клапаном) | Кол-во | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Тех. параметры (дюймы) | 2 1/2” | |||||||||||||
| Подъёмный клапан (с пневмоцилиндром) | Кол-во | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Тех. параметры (мм) | Диаметр подъёмного клапана:Ф725; диаметр пневмоцилиндра:Ф100 | |||||||||||||
| Жёсткий лопастный питатель | Приёмное отверстие: 400×400мм, Скорость вращения: 22.5 об/мин, мощность редуктора:1.5кВт, производительность: 40м3/ч | Приёмное отверстие: 350×350мм, Скорость вращения: 24.63 об/мин, мощность редуктора:1.5кВт, производительность: 30м3/ч, 2 набора | ||||||||||||
| Винтовый транспортёр | Тех. параметры | Диаметр: Ф400, производительность:38м3/ч | Диаметр: Ф300, 2 набора; производительность каждого: 21м3/ч | |||||||||||
| Редуктор | Модель: XWD5.5-7-1/59, мощность: 5. 5 кВт | Модель: XWD2.2-5-1/43, мощность: 2.2кВт | ||||||||||||
| Аэрожелоб | когда концентрация пыли в поступающем воздухе превышает 700г/м3, нужно использовать пылеуловитель с аэрожелобом или крупногабаритным винтовым транспортёром. | |||||||||||||
| Контроллер программы сбора пыли | И входное, и выходное напряжение - 220 В. | |||||||||||||
| Тех. параметры и материал мешотчатого фильтра | Диаметр × Длина: Ф130×2450мм; Вес полиэстерового игольчатого фетра: 450g/m2; зона использования: 120℃ | |||||||||||||
| Зона термоизолирующего слоя (м2) | 110 | 120 | 130 | 140 | 150 | 160 | 175 | 210 | 245 | 280 | 315 | 350 | ||
| Общий вес (без учёта термоизолирующего слоя)(кг) | 8710 | 10100 | 12400 | 14100 | 15700 | 17700 | 21000 | 25200 | 29400 | 33600 | 37800 | 42000 | ||
Примечания: 1. Рабочая площадь фильтрации в вышеупомянутой таблице означает область фильтрации когда сбор пыли выполнен одной только пылеосадочной камерой.
2. Расход воздуха обозначает количество, когда задействована централизованная подача воздуха, если же выбран индивидуальный способ подачи воздуха, то расход воздуха нужно умножать на 1.3
Характеристики Рукавного Фильтра Импульсной Продувкой Серии PPCS (A)128
| Модель Тех. параметры |
PPCS(A) 128-6 |
PPCS(A) 128- |
PPCS(A) 128-10 |
PPCA 128-2×6 |
PPCA 128-2×7 |
PPCA 128-2×8 |
PPCA 128-2×9 |
PPCA 128-2×10 |
PPCA 128-2×11 |
PPCA 128-2×12 |
PPCA 128-2×13 |
PPCA 128-2×14 |
||
| Объём обрабатываемого воздуха (м3 /ч) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | 201900 | 224300 | 247600 | 269100 | 291600 | 314000 | ||
| Скорость фильтрации воздуха (м/мин) | 1.2-2.0 (Скорость фильтрования пыли варьируется в зависимости от различных факторов, и определение конкретных скоростей требует обращения к таблице 1.) | |||||||||||||
| Общая площадь фильтрации (м2) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | 2804 | 3115 | 3427 | 3738 | 4050 | 4361 | ||
| Рабочая площадь фильтрации (м2) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | 2648 | 2959 | 3271 | 3582 | 3894 | 4205 | ||
| Ко-во пылеосадочных камер | 6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | ||
| Кол-во мешотчатых фильтров | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | 2304 | 2560 | 2816 | 3072 | 3328 | 3584 | ||
| Сопротивление мешотчатых фильтров(Па) | 1470-1770 | |||||||||||||
| Концентрация пыли в собранном газе (г/м3 ) | <1300 | |||||||||||||
| Концентрация пыли в разряженном воздухе (г/м3) | <0.1 | |||||||||||||
| Грузоподъёмность корпуса мешотчатого фильтра (Па) | 6860 | |||||||||||||
| Сжатый воздух для сбора пыли | Давление (Па) | (5-7)×105 | ||||||||||||
| Расход воздуха (м3/мин) | 3.6 | 5.4 | 6.0 | 7.0 | 8.3 | 9.5 | 10.7 | 12 | 13.1 | 14.3 | 15.5 | 16.7 | ||
| Управляющий (импульсный) клапан (с электромагнитным клапаном) | Кол-во | 12 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | |
| Тех. параметры (дюймы) | 2 1/2” | |||||||||||||
| Подъёмный клапан (с пневмоцилиндром) | Кол-во | 6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |
| Тех. параметры (мм) | Диаметр подъёмного клапана:Ф725; диаметр пневмоцилиндра: Ф100 | |||||||||||||
| Жёсткий лопастный питатель | Приёмное отверстие: 300×300мм; Редуктор:1.1кВт; Производительность:24м3/ч | Тех. Параметры электронного двойного клапана: 305×915мм; Скорость вращения: 75 об/мин; модель редуктора :XWD4-7-1/3, мощность: 4кВт | ||||||||||||
| Винтовый транспортёр | Тех. параметры | Диаметр: Ф300; Производительность:21ч3/ч | ||||||||||||
| Редуктор | Модель: XWD2.2-5-1/43, мощность: 2.2кВт | |||||||||||||
| Аэрожелоб | Тех. параметры: 250мм; когда концентрация пыли в поступающем воздухе превышает 700г/м3, нужно использовать пылеуловитель с аэрожелобом или крупногабаритным винтовым транспортёром. | |||||||||||||
| Контроллер программы сбора пыли | И входное, и выходное напряжение - 220 В. | |||||||||||||
| Тех. параметры и материал мешотчатого фильтра | Диаметр × длина: Ф130×3060mm; Вес полиэстерового игольчатого фетра: 450г/м2; зона использования: 120℃. | |||||||||||||
| Зона термоизолирующего слоя (м2) | 125 | 196 | 205 | 323 | 247 | 262 | 277 | 292 | 307 | 322 | 337 | 352 | ||
| Общий вес (без учёта термоизолирующего слоя)(кг) | 20100 | 26400 | 28900 | 36600 | 43900 | 50000 | 55400 | 60000 | 65400 | 72000 | 78000 | 84000 | ||
Примечания: 1. Рабочая площадь фильтрации в вышеупомянутой таблице означает область фильтрации когда сбор пыли выполнен одной только пылеосадочной камерой.
2. Расход воздуха обозначает количество, когда задействована централизованная подача воздуха, если же выбран индивидуальный способ подачи воздуха, то расход воздуха нужно умножать на 1.3
Как профессиональный производитель и поставщик пылесборников с импульсной продувкой сжатым воздухом в Китае, компания Jiangsu Pengfei может также предоставить Вам множество другого оборудования, такого как вибрационный питатель, многоковшовый цепной экскаватор, линии для производства цемента, линии для измельчения цемента, промышленные обжигательные печи и вагранки, шлифовальное оборудование, дробильное оборудование, пылесборник, холодильное оборудование, оборудование для сушки, оборудование для комбинированных удобрений, упаковочные машины, химическое оборудование и система электронного управления. Большинство наших продуктов прошли сертификацию ISO9000 и CE и были довольно популярны среди клиентов из более чем 60 стран и областей, таких как Германия, Россия, Бразилия, Египет, Иран, Япония, Южная Корея, Бенгалия, Пакистан, Турция, Бирма, Вьетнам, ЮАР, Колумбия, Боливия и т.д. Если Вам нужен пылесборник с импульсной продувкой сжатым воздухом, пожалуйста, смело обращайтесь к нам.
